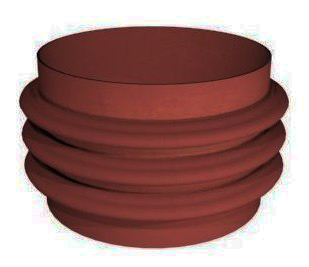

Компенсаторы трехлинзовые круглые ПГВУ 244-76, 244-86, 244-92

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

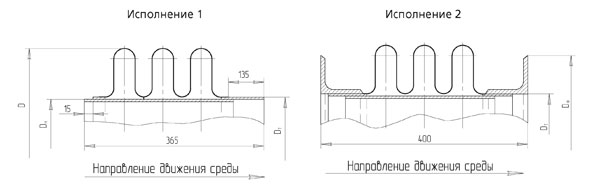

Компенсаторы линзовые круглые ПГВУ используют для того, чтобы компенсировать температурные удлинения газо- и воздухопроводов круглой формы. Размеры: Dу 200 – 6000. Для компенсаторов с номинальным диаметром более 1000 мм изготовление может быть в двух вариантах:

1 – без фланца;
2 – с фланцем из равнобоких уголков.

ПГВУ 244-76, 244-86, 244-92 используют в неагрессивных и малоагрессивных средах, давление в которых до 0,015 МПа и температура среды – 10 до 425 °С.

Обозначение компенсаторов	Размеры, мм				Масса, кг
Обозначение компенсаторов	Проход условный, Dу	D	Dн	Dт	Исполнение 1	Исполнение 2
01 ПГВУ 244-76	200	382	219	230	14,13
02 ПГВУ 244-76	250	436	273	284	17,42
03 ПГВУ 244-76	300	488	325	336	20,45
04 ПГВУ 244-76	350	540	377	388	23,49
05 ПГВУ 244-76	400	589	426	437	26,45
06 ПГВУ 244-76	450	641	478	489	29,40
07 ПГВУ 244-76	500	693	530	541	32,55
08 ПГВУ 244-76	600	793	630	641	38,47
09 ПГВУ 244-76	700	883	720	731	43,77
10 ПГВУ 244-76	800	983	820	831	49,72
11 ПГВУ 244-76	900	1083	920	931	55,63
12 ПГВУ 244-76	1000	1183	1020	1031	61,53
13 ПГВУ 244-76	1100	1283	1120	1131	67,55	106,05
14 ПГВУ 244-76	1200	1383	1220	1231	73,33	115,85
15 ПГВУ 244-76	1300	1483	1320	1331	79,29	125,45
16 ПГВУ 244-76	1400	1583	1420	1431	85,17	134,30
17 ПГВУ 244-76	1600	1783	1620	1631	97,06	152,50
18 ПГВУ 244-76	1800	1983	1820	1831	108,88	171,45
19 ПГВУ 244-76	2000	2183	2020	2031	120,30	189,90
20 ПГВУ 244-76	2200	2383	2220	2231	132,52	208,47
21 ПГВУ 244-76	2400	2583	2420	2431	144,37	220,05
22 ПГВУ 244-76	2800	2983	2820	2831	168,03	264,04
23 ПГВУ 244-76	3200	3383	3220	3231	191,72	301,13
24 ПГВУ 244-76	3400	3583	3420	3431	203,55	319,64
25 ПГВУ 244-76	3600	3783	3620	3631	215,38	338,16
26 ПГВУ 244-76	3800	3983	3820	3831	227,23	356,69
27 ПГВУ 244-76	3950	4133	3970	3981	236,11	370,60
28 ПГВУ 244-76	4000	4183	4020	4031	239,05	375,22
29 ПГВУ 244-76	4200	4383	4220	4231	250,90	393,76
30 ПГВУ 244-76	4400	4583	4420	4431	262,71	412,26
31 ПГВУ 244-76	4500	4683	4520	4531	268,65	421,54
32 ПГВУ 244-76	4600	4783	4620	4631	274,56	430,80
33 ПГВУ 244-76	4800	4983	4820	4831	286,41	449,35
34 ПГВУ 244-76	5000	5183	5020	5031	298,25	467,90
35 ПГВУ 244-76	5200	5383	5220	5231	310,08	485,39
36 ПГВУ 244-76	5400	5583	5420	5431	321,69	504,89
37 ПГВУ 244-76	5600	5783	5620	5631	333,74	523,43
38 ПГВУ 244-76	5800	5983	5820	5831	345,59	541,98
39 ПГВУ 244-76	6000	6183	6020	6031	357,41	560,48
